IP66 Polyester-Gehäuse mit Doppelisolierung

ROC33PO
IP66 Polyester-gehäuse undurchsichtiger abdeckung 3x3 mod
Module Höhe (mm) Breite (mm) Tiefe (mm) Mit Montageplatte Deckeltyp
3x3270270171NEINOpaca
Planen pdf pdf
Planen dxf dxf
Planen 3D 3D
Technische pdf
11

Technische Daten

Technische Daten
SchutzartIP66
SchlagfestigkeitIK09
Doppelte IsolierungSchutzklasse II
Thermische Klasse (ºC)105 ºC (A)
Zertifikate und Vorschriften
Niederspannungsrichtlinie2014/35/EU
NormenUNE-EN 62208,UNE-EN 61439-1

Zubehör

Bild Referenz Beschreibung Technische

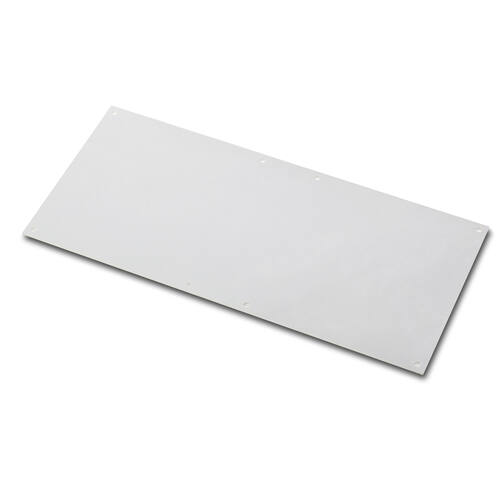

Montageplatten aus Polyester, glatt
PPL33

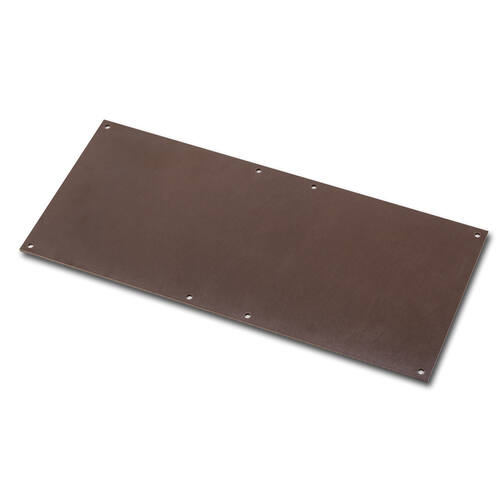

Isolierende Montageplatten, glatt
PBL33

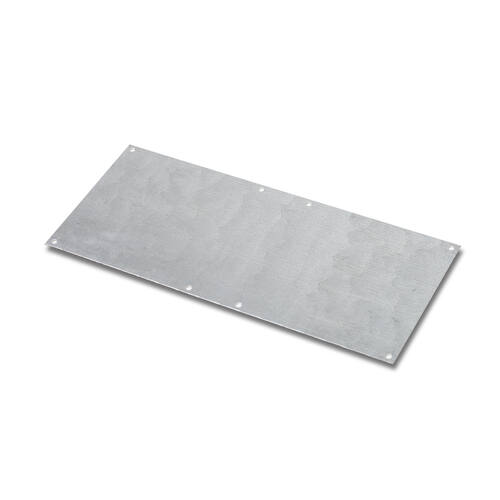

Montageplatten aus Metall, glatt
PML33
Kupplungsflansche

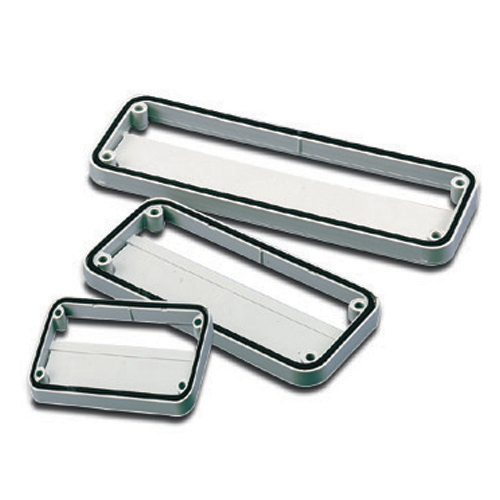

29503Kupplungsflansch für Breite B=270
Seitliche Verschlussabdeckung

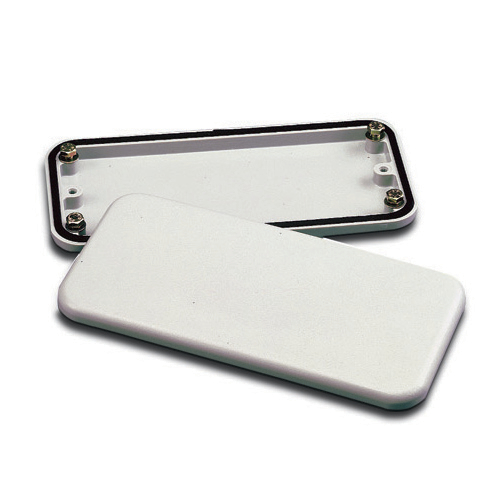

29513Verschlussdeckel für Breite B=270
Scharniere
29540Außenscharniere (Beutel mit 2 Stück) außer Gehäuse 3x2 Module
29541Flexibles Scharnier mit Schraubendreher
29542Flexibles Handscharnier
Wandbefestigung
29521Wandbefestigungsösen
29524Mastbefestigung
Lüftungsgeräte
29530Entlüftungsgerät
29531Entlüftungsöffnung Ø 19 mm. IP43
29532Entlüftungsöffnung Ø 29 mm. IP43
Kabelkasten
29545Kabelkasten A 263/109
29546Kabelkasten B 173/109
Kabeldurchführungskonen
29560
29561
29562
29563
29564
29565
29566
29567
29568

Ersatzteile

Bild Referenz Beschreibung Technische
Verschlussschraube

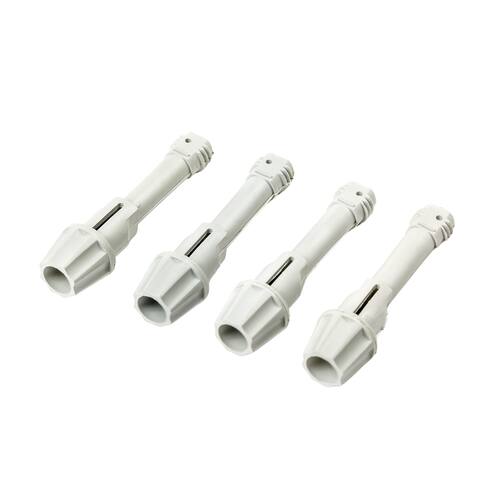

29550 Handkopf

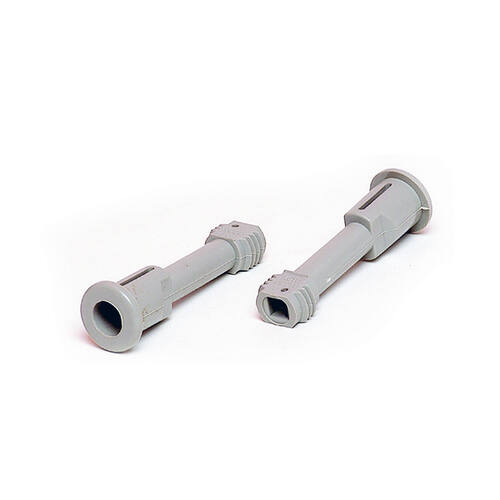

29551 Schraubendreherkopf grau (Beutel mit 4 Stück)

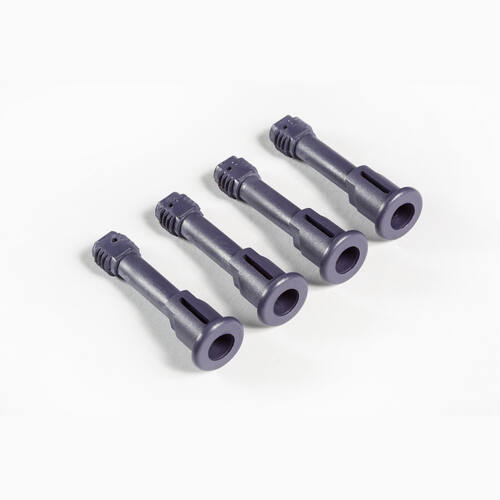

29552 Schraubendreherkopf blau (Beutel mit 4 Stück)
29553 Dreieckskopf. Für Gehäuse ROC32
29554 Siegelkopfschraube (ROC42)
29555 Schraubendreherkopf grau (ROC32)
