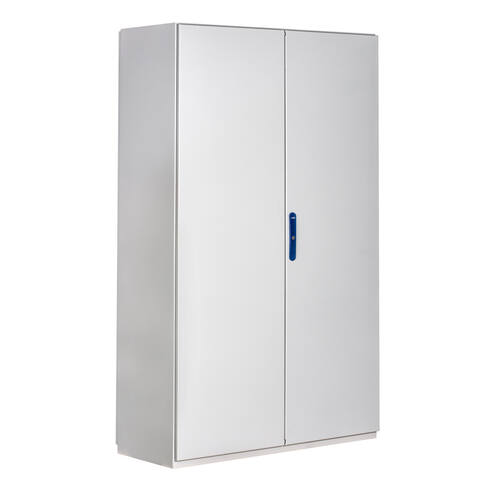

IP55-IP65 kompakte Stahlblech-Standschränke
| Maße (mm) | Tür-Typ | Mit Montageplatte | ||
|---|---|---|---|---|
| Höhe | Breite | Tiefe | ||
| 1650 | 1000 | 400 | Opaca doble | Ja |
Technische Daten
| Technische Daten | Schutzart | IP55 | NEMA-Schutzart | 1, 12 | Schlagfestigkeit | IK10 |
|---|---|
| Zertifikate und Vorschriften | Niederspannungsrichtlinie | 2014/35/EU | Normen | UNE-EN 62208,UNE-EN 61439-1 |
Zubehör
| Bild | Referenz | Beschreibung | Technische |
|---|---|---|---|
| Hebeösen | |||
 | 48115 | Hebehaken | |
| Isolationskit | |||
 | 48690 | Isolationskit für Kabeldurchführungen | |
| Vollflächige Montageplatten, glatt | |||
 | PL165100 | ||
| Teil-Montageplatten, glatt | |||
 | PLP20100 | ||
 | PLP30100 | ||
 | PLP40100 | ||
 | PLP60100 | ||
| Plattenverstärkungs-Kit | |||
 | KRPL100 | Verstärkungskit für Platten, Breite 1000 mm | |
| Zubehör-Sets für Platten | |||
 | 48471 | Innensechskantschraube M8x16 | |
 | 48472 | Innensechskantschraube M12x20 | |
| Wandbefestigungs-Set | |||
 | 48113 | Wandbefestigung (Pack 2 Stück) | |
| Zierdichtung | |||
 | 48478 | Hebeösen M12 (Pack 2 Stk.) | |
| Isolierbürste | |||
 | 48481 | Isolierdichtung für ENL-Schrankverbindung (horizontale Profile) (6 m) | |
| Modularrahmen (ohne Trennwand) | |||
 | BTM165100 | ||
| Abdeckungen für Modularrahmen. MODULAR FEST | |||
 | TMF15100 | ||
 | TMF20100 | ||
 | TMF30100 | ||
 | TMF40100 | ||
| Abdeckungen für Modularrahmen. BLIND FEST | |||
 | TCF05100 | ||
 | TCF10100 | ||
 | TCF15100 | ||
 | TCF20100 | ||
 | TCF30100 | ||
 | TCF40100 | ||
 | TCF60100 | ||
| Abdeckungen für Modularrahmen. MODULAR MIT SCHARNIER | |||
 | TMA15100 | ||
 | TMA20100 | ||
 | TMA30100 | ||
 | TMA40100 | ||
| Befestigungsset + DIN-Schiene (für modulare Abdeckungen) | |||
 | 48158 | Befestigungsset + DIN-Schiene 1000 mm | |
| Halterungsset für horizontale Verdrahtungskanäle | |||
 | 49368 | Horizontaler Kanalhalter | |
| Belüfteter Sockel (Ecken und Frontabdeckungen) | |||
 | ZCLV20100 | ||
| Sockel (Ecken und Frontabdeckungen) | |||
 | ZCL10100 | ||
 | ZCL20100 | ||
| 100+100 Sockel (Ecken und Frontabdeckungen) | |||
 | ZCL2T10100 | ||
| Seitenabdeckungen für Sockel | |||
 | TLZCL1040 | ||
 | TLZCL2040 | ||
| Montageprofile. FÜR MODULARRAHMEN | |||
 | PMB400 | Profil für Modulrahmen | |
| Montageprofile. AUSSEN | |||
 | PME1650 | Außenmontageprofil | |
| Montageprofile. INNEN | |||
 | PMI1650 | Innenmontageprofil | |
| Schlüssel | |||
 | 48460 | 1/4-Umdrehung Flügelschraube mit Schlüssel cod.333 (Aufputz) | |
| Montageprofile. FÜR BIG-SCHRÄNKE VERTIKAL | |||
 | PVB1650 | Vertikales Profil für Schrank BIG | |
| Montageprofile. FÜR TÜREN | |||
 | PPAP1000 | ||
| Schaumstoff-Kabeldurchführungshalter | |||
 | SEP500 | Schaumstoffhalter für Kabeldurchführung L500 | |
| Montageprofile. FÜR KABEL | |||
 | PTC500 | Zugprofil für Kabel L500 | |
| Schellen | |||
 | 48637 | Kabelschelle für Durchmesser 10-16 | |
 | 48638 | Kabelschelle für Durchmesser 18-28 | |
 | 48639 | Kabelschelle für Durchmesser 30-40 | |
| Schwenkablage | |||
 | 48776 | Schwenkbare Ablage für PC | |
| Kompaktes Dach (verzinkter Stahl) | |||
 | TEJ10040COM | ||
| Schloss mit Griff | |||
 | 48633 | Hebelgriff | |
| Türfeststeller | |||
 | 48466/B | Türhaltebügel Serie Argenta Plus | |
| Türschalter mit Hebel | |||
 | 48462 | Zamak-Doppelfalzschlüssel 5 mm | |
| Türschalter mit Drucktaster | |||
 | 48620 | Türschalter Schraubbefestigung Argenta Plus Serie | |
| Transportrollen | |||
 | 48290 | Transportrollen | |
| Nivellierfüße | |||
 | 48300 | Nivellierfüße | |
Ersatzteile
| Bild | Referenz | Beschreibung | Technische |
|---|---|---|---|
| PACK 5: Undurchsichtige Türen | |||
 | PODCS165100 | Pack 5: Symmetrische doppelte undurchsichtige Tür | |
| DOPPELTE TRANSPARENTE TÜR ASYMMETRISCH | |||
 | PTDCA165100 | ||
| DOPPELTE TRANSPARENTE TÜR SYMMETRISCH | |||
 | PTDCS165100 | ||
| Zierschloss | |||
 | 48634 | Verkleidungsverschluss | |
| Scharniere und Türfeststeller | |||
 | 48082 | ||
 | 48626 | Standard-Scharnier 120º (Pack 4 Stk.) | |
 | 48628 | Scharnier 180º rechts (Pack 4 Stk.) | |
 | 48629 | Scharnier 180º links (Pack 4 Stk.) | |
| Stangen und Türfeststeller für Innenverschluss | |||
 | 48060 | Stange für Einzeltür und aktive Doppeltür 1650/1800 mm | |
| Innenverschluss | |||
 | 48083 | ||
