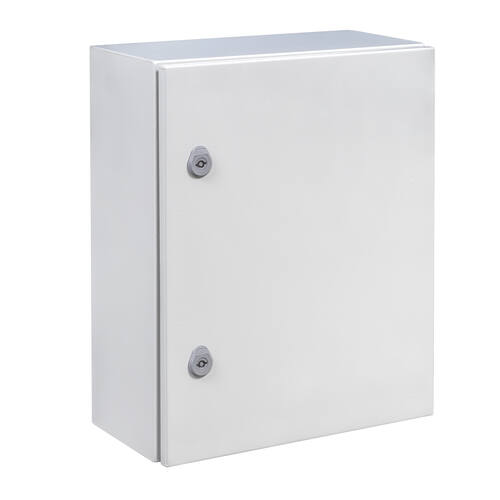

GN503025

Maße (mm)			Tür-Typ	Mit Montageplatte
Höhe	Breite	Tiefe	Tür-Typ	Mit Montageplatte
500	300	250	Opaca única	Ja

Technische Daten
Schutzart	IP66
NEMA-Schutzart	1, 4, 12
Schlagfestigkeit	IK10
Zertifikate und Vorschriften
Niederspannungsrichtlinie	2014/35/EU
Normen	UNE-EN 62208,UNE-EN 61439-1

Bild	Referenz	Beschreibung
Montageplatten aus Metall, glatt
	PL5030
Isolierende Montageplatten, glatt
	PLB5030
Montageplatten aus Metall, geschlitzt
	PLU5030
Montageplatten-Abstandshalter
	48228	Pack 4 Erhöhungen + 4 Sicherungsmuttern
Kugelgriff
	48545
Standard-Kabeleinführungsabdeckungen
	TS1423
Kabeleinführungsabdeckung für Rahmen Typ FL21
	TF1423
Rahmen und Deckel Typ FL21
	TFL21/00	Glatte abdeckung FL21
	TFL21/06	Membran typ FL21 (6 eingänge)
	TFL21/25	Membran typ FL21 (25 eingänge)
	TFL21/35	Membran typ FL21 (35 eingänge)
	TFL21/50	Membran typ FL21 (50 eingänge)
Dach (verzinkter Stahl)
	TEJ3025
Innentür (Stahlblech)
	PIN3025
Montageprofile für Türen
	PMP300
Tiefenstützprofil
	PB250
Türfeststeller
	48380
Türschalter mit Drucktaster
	48609	Türschalter Magnetbefestigung
	48610	Türschalter Schraubbefestigung
Türschalter mit Drucktaster und LED
	48618
	48619
Stützfuß
	49730	Kaltgewalzter Stahlhalter lackiert RAL 7035
Standardschlösser
	48450	Doppelklappenschlüssel aus Polyamid 5 mm
Schlösser mit Schlüssel
	48456	Hinterer Schienenhalter 160A-400A
	48493	Innenschloss Doppeltür + Stange 2000
	48495	Innenschloss Doppeltür + Stange 2000 mm
Flügelschlösser
	48412	JIS Flügelverschluss 1/4 Umdrehung mit Schlüssel 3P (Ohne Stangen)
	48409	Doppelpalettenverschluss 5 mm ATEX 3P (Ohne Stangen)
	48457	1/4-Umdrehung Postverschluss mit Schlüssel cod. 333
	48587	Sicherheitsverschluss mit Schlüssel Code 405
	48590	Sicherheitsverschluss mit Schlüssel Code 1242E
