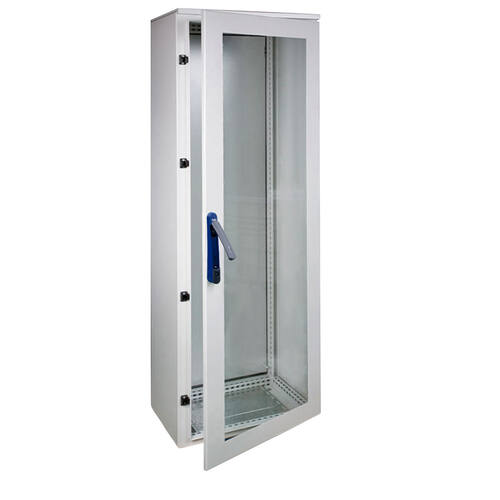

Cellules en acier IP55
| Dimensions (mm) | Type de porte | Avec plaque de montage | ||
|---|---|---|---|---|
| Hauteur (mm) | Largeur (mm) | Prof. (mm) | ||
| 1650 | 800 | 600 | Transparente única | Non |
Données techniques
| Caractéristiques techniques | Indice de protection | IP55 | Degré de protection NEMA | 1, 12 | Résistance aux impacts | IK09 |
|---|---|
| Certificats et normes | Directive | 2014/35/EU | Normes | UNE-EN 62208,UNE-EN 61439-1 |
Accessoires
| Image | Référence | Description | Fiche technique |
|---|---|---|---|
| Anneaux de levage | |||
 | 48115 | Anneaux de levage | |
| Joint isolant | |||
 | 48480 | Joint d’angle finition gris clair (6 m) | |
| Plaques de montage totales lisses | |||
 | PL16580 | ||
| Tablette fixe | |||
 | BNF8060 | Plateau fixe | |
| Plaques de montage partielles lisses | |||
 | PLP2080 | ||
 | PLP3080 | ||
 | PLP4080 | ||
 | PLP6080 | ||
| PACK 4 : Panneaux latéraux | |||
 | PLA16560 | Pack 4 : panneaux latéraux | |
| Plaques de montage partielles lisses horizontales | |||
 | PLPH2080 | ||
 | PLPH3080 | ||
| Plaques de continuité | |||
 | PLC1650 | ||
| PACK 5 : Portes opaques | |||
 | PO16580 | Pack 5 : porte simple opaque | |
| Kit de renfort de plaque | |||
 | KRPL80 | Kit de renfort pour plaques largeur 800 mm | |
| Glissière | |||
 | 48500 | Fermeture quart de tour type boîte aux lettres avec clé cod. 1242E 1P | |
 | GD800 | Parois lisses | |
| Packs d’accessoires pour plaques | |||
 | 48471 | Vis Allen M8x16 | |
 | 48472 | Vis Allen M12x20 | |
 | 48473 | Support pour montage de plaque complète (Pack 4 pcs) | |
 | 48474 | Support pour montage de plaque partielle (Pack 4 pcs) | |
 | 48624 | Support montage plaque séparatrice partielle (lot de 2 pièces) | |
| Packs d’union pour armoires juxtaposables | |||
 | 48111 | Jonction intérieure pour armoires modulables (pack 6 unités) | |
 | 48112 | Jonction d’angle pour armoires modulables (pack 4 unités) | |
 | 48116 | Kit de liaison mixte ; 4 unités jonction intérieure + 4 unités jonction d’angle | |
| Packs d’union et de levage | |||
 | 48114 | Équerres de liaison et élévation pour armoires modulables (2 unités) | |
| Pack de fixation murale | |||
 | 48113 | Fixation murale (pack 2 unités) | |
| Joint enjoliveur | |||
 | 48478 | Anneaux de levage M12 (Pack 2 pcs) | |
| Joint isolant pour profilés horizontaux | |||
| 48479 | Vis anti-rotation M6x10. Hexagonal PH+R dureté 4.8 | ||
| Pack de joints isolants | |||
 | 48636 | Kit joint d'isolation pour armoires ENL | |
| Brosse d’isolation | |||
 | 48481 | Joint isolant pour liaison d’armoires ENL (profils horizontaux) (6 m) | |
| Socle antisismique | |||
 | KRSZCL108060 | 800x600 | |
| Châssis modulaire avec cadre enjoliveur | |||
 | MEB16580 | ||
| Châssis modulaire (sans cloison) | |||
 | BTM16580 | ||
| Couvercle pour châssis modulaire. MODULAIRE FIXE | |||
 | TMF1580 | ||
 | TMF2080 | ||
 | TMF3080 | ||
 | TMF4080 | ||
| Couvercle pour châssis modulaire. PLEIN FIXE | |||
 | TCF0580 | ||
 | TCF1080 | ||
 | TCF1580 | ||
 | TCF2080 | ||
 | TCF3080 | ||
 | TCF4080 | ||
 | TCF6080 | ||
| Couvercle pour châssis modulaire. MODULAIRE À CHARNIÈRES | |||
 | TMA1580 | ||
 | TMA2080 | ||
 | TMA3080 | ||
 | TMA4080 | ||
| Kit de fixation + rail DIN (pour couvercles modulaires) | |||
 | 48156 | Kit fixation + rail DIN 800 mm | |
| Kit support de goulotte verticale | |||
 | 49367 | Support canal vertical + rail DIN 800 mm | |
| Kit support de goulotte horizontale | |||
 | 49368 | Support canal horizontal | |
| Chambre de jeux de barres | |||
 | CE308060 | Chambre de barres sup.-inf. | |
 | CE408060 | Chambre de barres sup.-inf. | |
| Panneaux pour chambre de jeux de barres. LATÉRAUX | |||
 | PLCE3060 | Panneau latéral (Pack 2 unités) | |
 | PLCE4060 | Panneau latéral (Pack 2 unités) | |
| Socle ventilé (équerres et couvercles frontaux) | |||
 | ZCLV2080 | ||
| Socle (équerres et couvercles frontaux) | |||
 | ZCL1080 | ||
 | ZCL2080 | ||
| Socle 100+100 (équerres et couvercles frontaux) | |||
 | ZCL2T1080 | ||
| Couvercle latéral pour socle | |||
 | TLZCL1060 | ||
 | TLZCL2060 | ||
| Profilés de montage. EXTÉRIEURS RENFORCÉS | |||
 | PMER800 | Profil de montage extérieur renforcé | |
| Clés | |||
 | 48460 | Fermeture quart de tour à papillon avec clé cod.333 (saillie) | |
| Profilés de montage. CLOISON INTÉRIEURE | |||
 | PPI600 | Profil de séparation intérieur | |
| Profilés de montage. POUR PORTES | |||
 | PPAP800 | ||
| Support en mousse passe-câbles | |||
 | SEP800 | Support mousse passe-câbles L800 | |
| Profilés de montage. POUR CÂBLES | |||
 | PTC800 | Profil de traction de câbles L800 | |
| Tablette basculante | |||
 | 48776 | Bac basculant pour PC | |
| Auvent juxtaposable (acier galvanisé) | |||
 | TEJ8060ENL | ||
| Élément latéral pour auvent juxtaposable (acier galvanisé) | |||
 | TEJL60 | ||
| Raccord central pour auvent juxtaposable (acier galvanisé) | |||
 | TEJC60 | ||
| Systèmes de verrouillage et d’actionnement pour portes | |||
 | 48515 | Cylindre Iberdrola Levante avec clé | |
| Interverrouillage pour portes | |||
 | 48517 | Fermeture d'interverrouillage et commande armoire principale | |
| Serrure enjoliveur | |||
 | 48634 | Cache fermeture | |
| Insert pour serrure à poignée | |||
 | 48463 | Interrupteur fin de course | |
 | 48464 | Fermeture insert triangle + clé triangle 8 | |
 | 48465 | Fermeture insert pression sans clé | |
 | 48541 | Vis fraisée avec torx M6x23 | |
 | 48585 | Guide tiges zamak pour armoire BIG INOX | |
 | 48588 | Fermeture sécurité avec clé code 405 | |
| Reteneur de porte | |||
 | 48466 | Fermeture insert sécurité avec clé cod.333 | |
| Interrupteur de porte avec levier | |||
 | 48462 | Clé zamak double palet 5 mm | |
| Interrupteur de porte avec bouton-poussoir | |||
 | 48620 | Interrupteur de porte fixation par vis série Argenta Plus | |
| Roulettes de transport | |||
 | 48290 | Roues de transport | |
| Pied de nivellement | |||
 | 48300 | Pieds de nivellement | |
| Toit ventilé | |||
 | TVN8060 | ||
| Réhausseur pour toit ventilé | |||
 | 48152 | Rehausseurs de plafond (pack 4 unités) | |
| Porte-plans | |||
 | 49387 | Porte-plans 800 mm | |
Des pièces de rechange
| Image | Référence | Description | Fiche technique |
|---|---|---|---|
| Packs d’accessoires pour plaques | |||
 | 48419 | Écrous anti-rotation M8 | |
| Porte transparente | |||
 | PT16580 | ||
| Porte intérieure | |||
 | PIN16580 | ||
| Serrure à poignée | |||
 | 48633 | Poignée levier | |
| Charnières et reteneurs | |||
 | 48082 | ||
 | 48626 | Charnière standard 120º (lot de 4 pièces) | |
 | 48628 | Charnière 180º droite (lot de 4 pièces) | |
 | 48629 | Charnière 180º gauche (lot de 4 pièces) | |
| Tiges et reteneurs pour serrure intérieure | |||
 | 48060 | Tige pour porte simple et porte double active 1650/1800 | |
