Referencia: BIG2008040PO

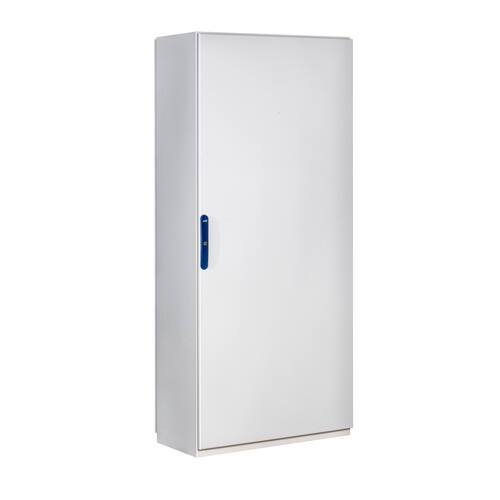

Armario autoportante compacto IP65 BIG 2000x800x400. Puerta opaca con placa

← Volver a la lista
Dimensiones (mm) Tipo de puerta Con placa
Alto Ancho Prof.
2000800400Opaca únicaSí
Plano pdf pdf
Plano dxf dxf
Plano 3D 3D
Ficha técnica pdf
BIG2008040PO

Datos técnicos

Datos técnicos
Grado de protecciónIP65
Grado de protección NEMA1, 4, 12
Resistencia al impactoIK10
Rango de temperatura ambiente (ºC)-25 / +60
Certificados y normativa
Directiva2014/35/EU
NormasUNE-EN 62208,UNE-EN 61439-1

Accesorios

Imagen Referencia Descripción Ficha técnica
Cáncamo de elevación
48115Cáncamos de elevación M12
Llave
48460Llave doble barra 5 mm
Kit de aislamiento
48690Kit de aislamiento para tapas pasacables
Placa de montaje total lisa
PL20080Placa montaje metálica total lisa 2000x800
Placa de montaje parcial lisa
PLP2080Placa montaje metálica parcial lisa 200x800
PLP3080Placa montaje metálica parcial lisa 300x800
PLP4080Placa montaje metálica parcial lisa 400x800
PLP6080Placa montaje metálica parcial lisa 600x800
Placa de montaje parcial lisa horizontal
PLPH2080Placa montaje parcial lisa para MCCB horizontal 200x800
PLPH3080Placa montaje parcial lisa para MCCB horizontal 300x800
Kit de refuerzo de placa
KRPL80Kit de refuerzo para placas de ancho 800 mm
Packs de accesorios para placas
48471Soportes para montaje de placa total
48472Soportes para montaje de placa parcial
Pack de fijación a pared
48113Fijación a pared
Junta embellecedora
48478Junta embellecedora cantonera gris claro (6 m)
Cepillo de aislamiento
48481Cepillo aislamiento (2 m)
Bastidor modular (sin partición)
BTM20080Bastidor modular 2000x800
Tapas para bastidor. MODULAR FIJA
TMF1580Tapa metálica modular fija 34 módulos 150x800
TMF2080Tapa metálica modular fija 34 módulos 200x800
TMF3080Tapa metálica modular fija 2x34 módulos 300x800
TMF4080Tapa metálica modular fija 2x34 módulos 400x800
Tapas para bastidor. CIEGA FIJA
TCF0580Tapa metálica ciega fija 50x800
TCF1080Tapa metálica ciega fija 100x800
TCF1580Tapa metálica ciega fija 150x800
TCF2080Tapa metálica ciega fija 200x800
TCF3080Tapa metálica ciega fija 300x800
TCF4080Tapa metálica ciega fija 400x800
TCF6080Tapa metálica ciega fija 600x800
Tapas para bastidor. MODULAR ABISAGRADA
TMA1580Tapa metálica modular abisagrada 33 módulos 150x800
TMA2080Tapa metálica modular abisagrada 33 módulos 200x800
TMA3080Tapa metálica modular abisagrada 2x33 módulos 300x800
TMA4080Tapa metálica modular abisagrada 2x33 módulos 400x800
Kit sujeción + raíl DIN (para tapas modulares)
48156Kit sujeción + Raíl DIN 800 mm
Kit soporte de canaleta vertical
49367Soporte canaleta vertical + raíl DIN 800 mm
Kit soporte de canaleta horizontal
49368Soporte canaleta horizontal
Zócalo ventilado (esquineras y tapas frontales)
ZCLV2080Zócalo acero laminado ventilado 200x800. Esquina más tapa frontal
Zócalo (esquineras y tapas frontales)
ZCL1080Zócalo acero laminado 100x800. Esquineras más tapa frontal y trasera
ZCL2080Zócalo acero laminado 200x800. Esquineras más tapa frontal y trasera
Zócalo 100+100 (esquineras y tapas frontales)
ZCL2T1080Zócalo acero laminado 200x800. Esquineras más 2 tapas 100+100
Tapa lateral para zócalo
TLZCL1040Tapa lateral zócalo acero laminado 100x400
TLZCL2040Tapa lateral zócalo acero laminado 200x400
Perfiles de montaje. PARA BASTIDOR MODULAR
PMB400Perfil para bastidor modular
Perfiles de montaje. EXTERIOR
PME2000Perfil de montaje exterior
Perfiles de montaje. INTERIOR
PMI2000Perfil de montaje interior
Perfiles de montaje. PARA ARMARIOS BIG VERTICAL
PVB2000Perfil vertical para armario BIG
Perfiles de montaje. PARA ARMARIOS BIG HORIZONTAL
PHB800Perfil horizontal para armario BIG INOX
Perfiles de montaje. PARA PUERTAS
PPAP800Perfil acero galvanizado anchura 800 mm
Soporte espuma pasacables
SEP800Soporte espuma pasacables L800
Perfiles de montaje. PARA CABLES
PTC800Perfil tracción de cables L800
Abrazadera
48637Abrazadera para cable de diametro 10-16
48638Abrazadera para cable de diametro 18-28
48639Abrazadera para cable de diametro 30-40
Bandeja basculante
48776Bandeja basculante para PC
Tejadillo compacto (acero galvanizado)
TEJ8040COMTejadillo acero galvanizado 800x400
Puerta transparente
PT20080Puerta transparente
Cierre con maneta
48633Maneta de palanca + inserto doble barra 5 mm
Retenedor
48466/BRetenedor de puerta L=230
Interruptor de puerta con palanca
48462Interruptor de puerta con palanca ajustable. Fijación por tornillos
Interruptor de puerta con pulsador
48620Interruptor de puerta con pulsador lineal. Fijación por tornillos
Rueda de transporte
48290Ruedas de transporte 150 kg
Pata de nivelación
48300Patas de nivelación 270 kg
Porta planos
49387Porta planos metálico 800

Repuestos

Imagen Referencia Descripción Ficha técnica
PACK 5: Puertas opacas
PO20080 Pack 5: Puerta simple opaca
Puerta interior
PIN20080 Puerta interior acero laminado 2000x800
Cierre embellecedor
48634 Embellecedor + inserto doble barra 5 mm
Bisagras y retenedores
48082 Retenedor de cierre
48626 Bisagra estándar 120º
48628 Bisagra 180º Derechas
48629 Bisagra 180º Izquierdas
Varillas y retenedores para cierre interior
48061 Varillas puerta simple y puerta doble activa 2000/2200 mm altura
