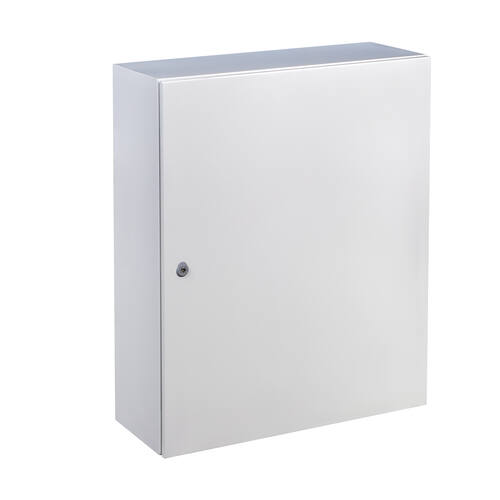

GN12010030

Dimensiones (mm)			Tipo de puerta	Con placa
Alto	Ancho	Prof.	Tipo de puerta	Con placa
1200	1000	300	Opaca única	Sí

Datos técnicos

Datos técnicos
Grado de protección	IP66
Grado de protección NEMA	1, 4, 12
Resistencia al impacto	IK10
Rango de temperatura ambiente (ºC)	-25 / +60
Certificados y normativa
Directiva	2014/35/EU
Normas	UNE-EN 62208,UNE-EN 61439-1

Accesorios

Imágen	Referencia	Descripción
	48414	Cierre 1/4 de vuelta de palomilla fija 1P
Placas de montaje metálicas lisa
	PL120100
Placa de montaje aislante lisa
	PLB120100
Placa de montaje metálica ranurada
	PLU120100
Alzador de placa
	48228	Pack 4 Alzadores + 4 tuercas antigiro
Perfil de soporte en profundidad para bastidor Rack 19". FIJO
	PBR300
Escuadra regulación de placa
	48716
Tirador de bola
	48545
Zócalo (acero galvanizado)
	ZCLA1010030
	ZCLA2010030
Soporte de cables para zócalo
	48498
Tapa entrada de cables
	TS1490
Tapa entrada de cables para marco tipo FL21
	TF1490
Marco y tapa tipo FL21
	TFL21/00	Membrana tipo FL21 ciega
	TFL21/06	Membrana multientrada tipo FL21 (6 entradas)
	TFL21/25	Membrana multientrada tipo FL21 (25 entradas)
	TFL21/35	Membrana multientrada tipo FL21 (35 entradas)
	TFL21/50	Membrana multientrada tipo FL21 (50 entradas)
Tejadillo (acero galvanizado)
	TEJ10030
Puerta interior (acero laminado)
	PIN120100
Varillas
	48387	Varillas para armario de 800 mm de altura
Perfiles de montaje para puertas
	PMP1000
Perfil de soporte en profundidad
	PB300
Retenedor de puerta
	48380
Interruptor de puerta con pulsador
	48609	Interruptor de puerta fijación magnética
	48610	Interruptor de puerta fijación por tornillos
Interruptor de puerta con pulsador y luz led
	48618
	48619
Bandeja fija
	BNF19-1U/200	Bandeja fija L=200 mm
Soporte a pared
	48423	Fijación de colgador desde exterior (Pack 4 unid.)
Soporte para fijación exterior
	48422	Soporte a mástil para armarios de 700-800 mm de ancho
Cáncamo de elevación
	48475	Soporte central de placa total (Pack 2 unid.)
Pedestal
	49730	Soporte en acero laminado en frío pintado RAL 7035
Cierre estándar
	48450	Llave poliamida doble paletón 5 mm
Cierre de palomilla
	48413	Cierre 1/4 de vuelta de palomilla con llave cod. 333 3P (sin varillas)
	48410	Cierre doble paletón 5 mm ATEX 3P (sin varillas)
	48411	Cierre JIS 1/4 de vuelta de palomilla con llave 1P
	48591	Cierre 1/4 de vuelta tipo buzón con llave cod. 1242E 3P (sin varillas)
	48592	Cierre 1/4 de vuelta de palomilla con llave cod. 405 1P
Cierre triángulo
	48415	Cierre 1/4 de vuelta de palomilla fija 3P (sin varillas)
	48547	Tirador de bola
Cierre triángulo para candado
	48404	Cierre doble paletón 5 mm acero inoxidable AISI 316L 3P (Sin varillas)
Cierre enclavamiento
	29266	Cierre enclavamiento en acero inoxidable
Llave
	48449	Cierre 1/4 de vuelta tipo buzón con llave cod.333 (superficie)
